バッテリー形式の読み方
バッテリーには形式が上面に表示されています。それによって性能やサイズなどを見分け、適合車種を選択します。
●JIS形式のアイドリングストップ車用バッテリーの場合 |
1.外形寸法の区分(一般車専用バッテリーの「短側面サイズ」「長さ寸法」を下の通り読みかえています)
記号の意味 | 読みかえ内容 | 記号の意味 | 読みかえ内容 |
---|---|---|---|
J | B17 | S | D26 |
K | B19 | T | D31 |
M | B20 | U | E41 |
N | B24 | V | F51 |
P | D20 | W | G51 |
Q | D23 | X | H52 |
2.性能ランク ・バッテリーの総合性能。 |
|
3.+ー端子の位置 ・Lタイプが基本。 |
●JIS形式の一般バッテリーの場合 |
1.性能ランク(単位なし) バッテリーの総合性能(始動性能・容量)を表します。数値が大きいほど性能がよくなります。 |
|
2.バッテリーの短側面のサイズ(JIS規格で幅×箱高さの区分が決まっています) |
記号:A→Gの順に大きくなる(単位:mm)
記号 | 幅 | 箱高さ |
---|---|---|
A | 127 | 162 |
B | 129(127) | 203 |
C | 173 | 204 |
D | 176 | 213 |
E | 182 | 213 |
F | 222 | 213 |
G | 278 | 220 |
3.バッテリーの長さ寸法(約cm) バッテリーの長さの概寸法(約cm)を表します。(例:44B19Lでは約19cm) |

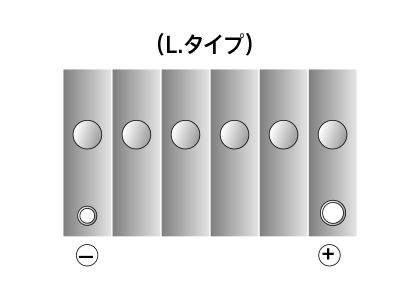

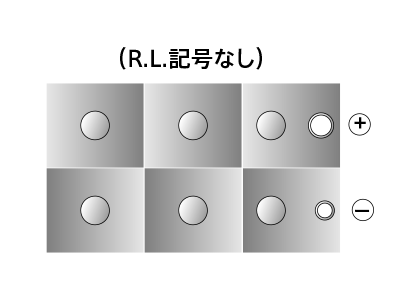

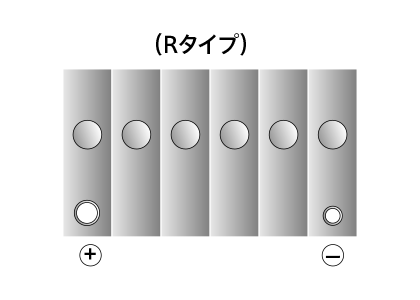

4.バッテリーの極性位置(上から見た場合) +-端子の極性位置を示しています。 |
||
バッテリーあがり時の症状(一例)
バッテリーが放電状態にあったり、寿命末期になると以下のような症状が起こります。
車の症状
バッテリーの症状
こんな車は要注意!
(注)自動車は使っていなくても一般に10〜30mAの電流が流れており、約1〜3カ月でバッテリーがあがってしまいます。
